Материнская плата GIGABYTE Z490 UD имеет 12 фаз питания (6 цепей), 11 для питания процессора и 1 для питания видеоядра процессора. Датчик температуры установлен только на одной зоне питания, расположенной слева от сокета для процессора. На данную плату был установлен процессор i9-11900K охлаждаемый СЖО Corsair Hydro Series H100i, сборка помещена в корпус Fractal Design Define R4 где установлено два вентилятора 140 мм на вдув, один 140 мм на выдув и два вентилятора 120 мм от водянки на выдув.

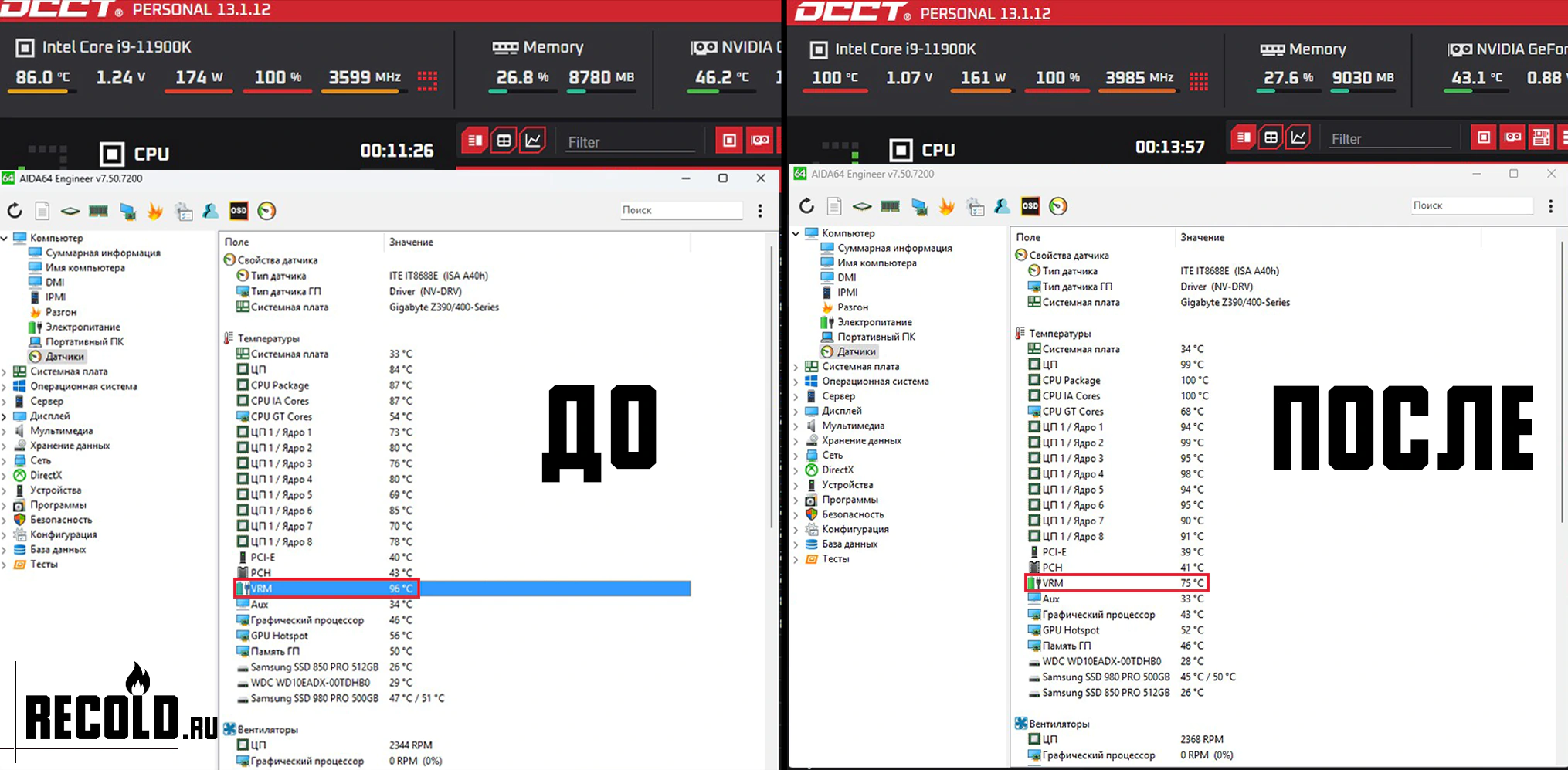

По результатам теста в OCCT, до установки тыльного радиатора, через 11 минут наблюдается троттлинг из-за перегрева VRM в 96 градусов. (Троттлинг - это "принудительное торможение" процессора для защиты от перегрева VRM или процессора)
После установки тыльного радиатора, температура на врм упала до 75 градусов в следствии чего пропал троттлинг из-за перегрева VRM, повысились частоты процессора, но теперь появился троттлинг из-за перегрева процессора, а это значит, что охлаждение процессора (СЖО Corsair Hydro Series H100i) не справляется со своей задачей и надо ставить что-то более эффективное. Но реальная нагрузка процессора отличается от синтетических тестов, поэтому маловероятно что в играх будет троттлинг, только если Вы не используете программы загружающие все ядра процессора, по типу рендера, в этом случае троттлинг возможен.

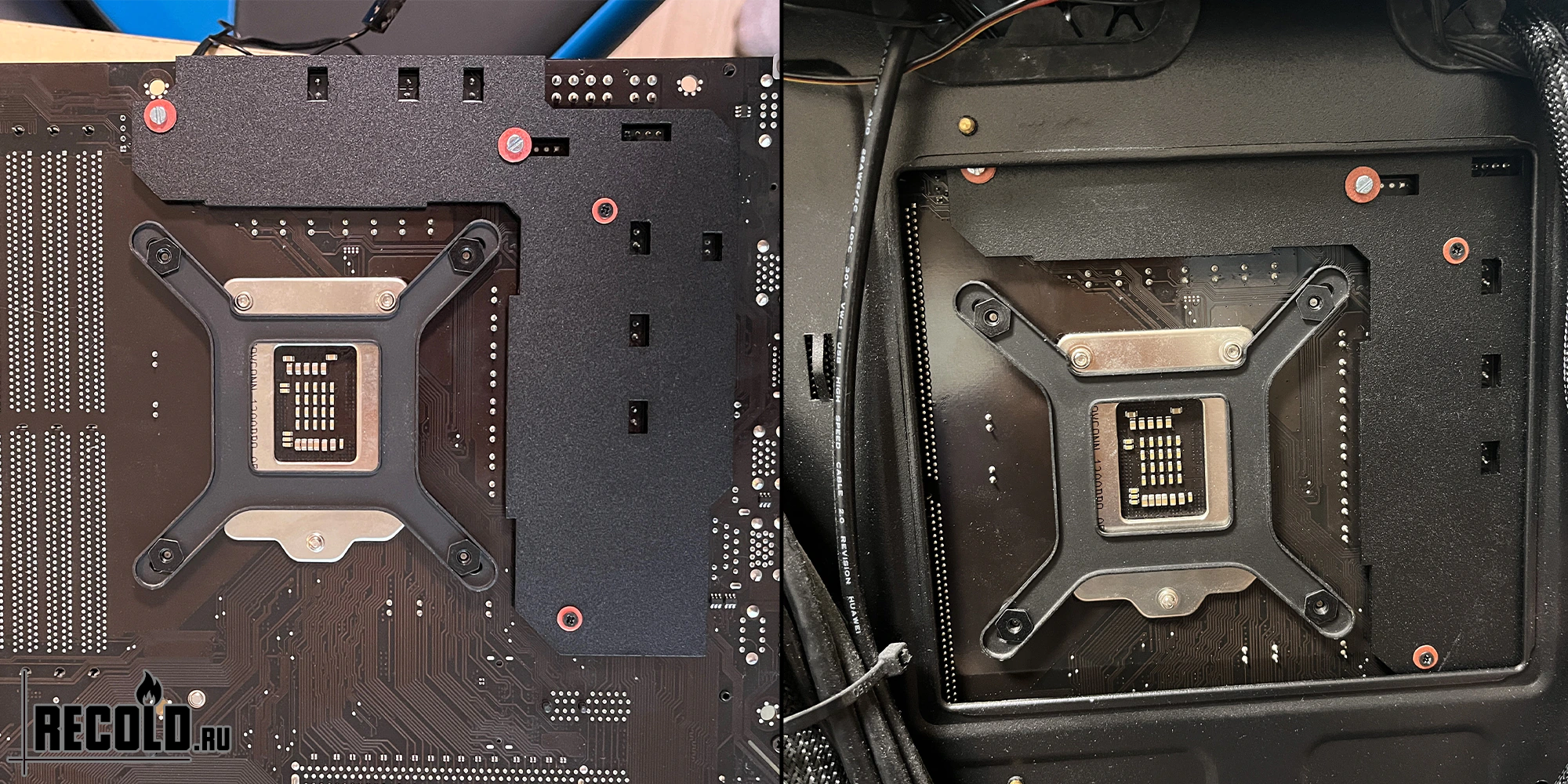

Для понимания, что можно увидеть на фото с установленным тыльным радиатором: штатный боковой радиатор устанавливается на винты, верхний штатный радиатор устанавливается на клипсы, человек решил модернизировать систему и установил вместо клипс, винты. Их можно увидеть в верхней части, и они чуть выбиваются из комплектации.
