MS-iCraft Z690ITX WIFI - чертёж бэкплейта

(0)

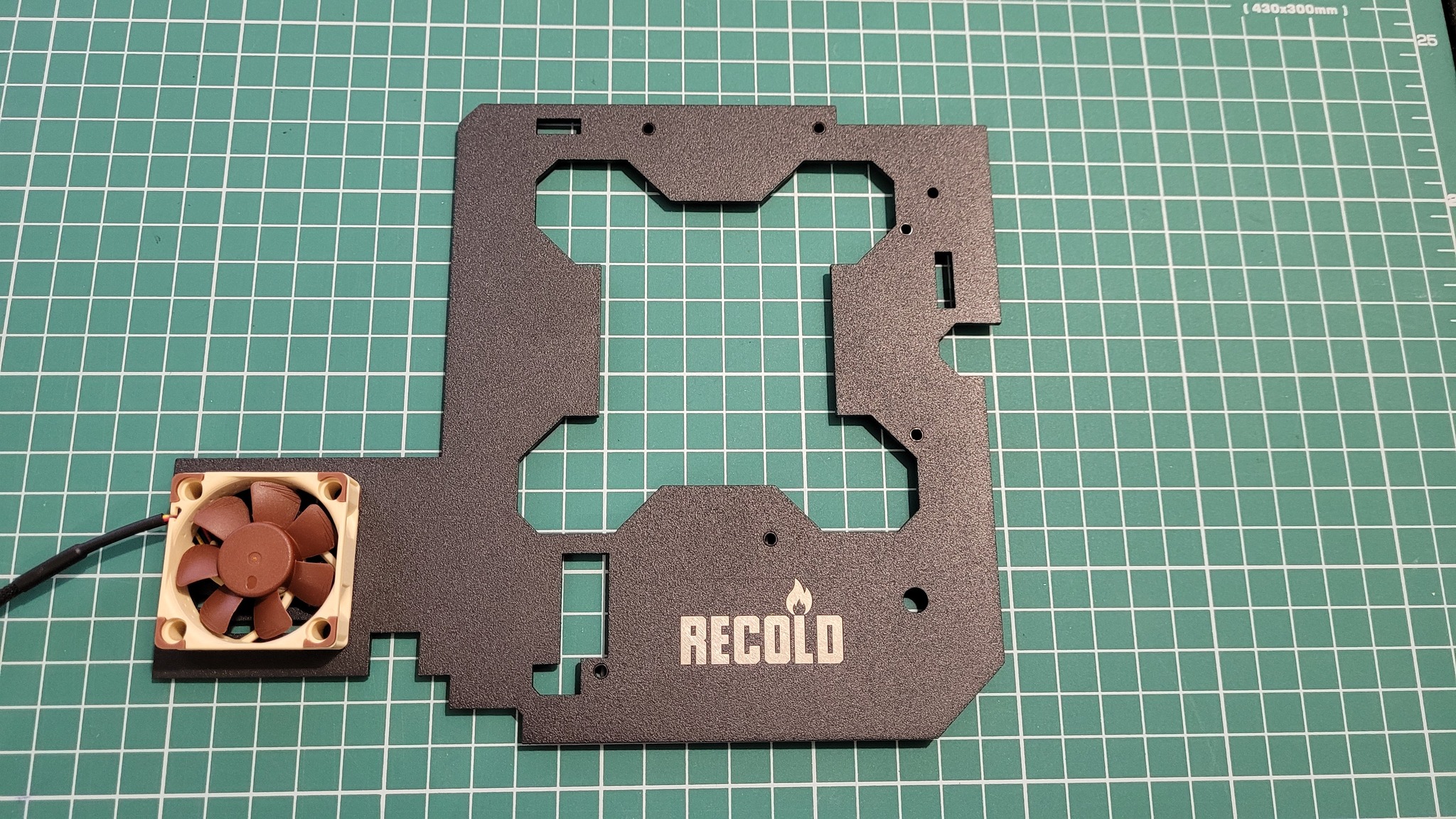

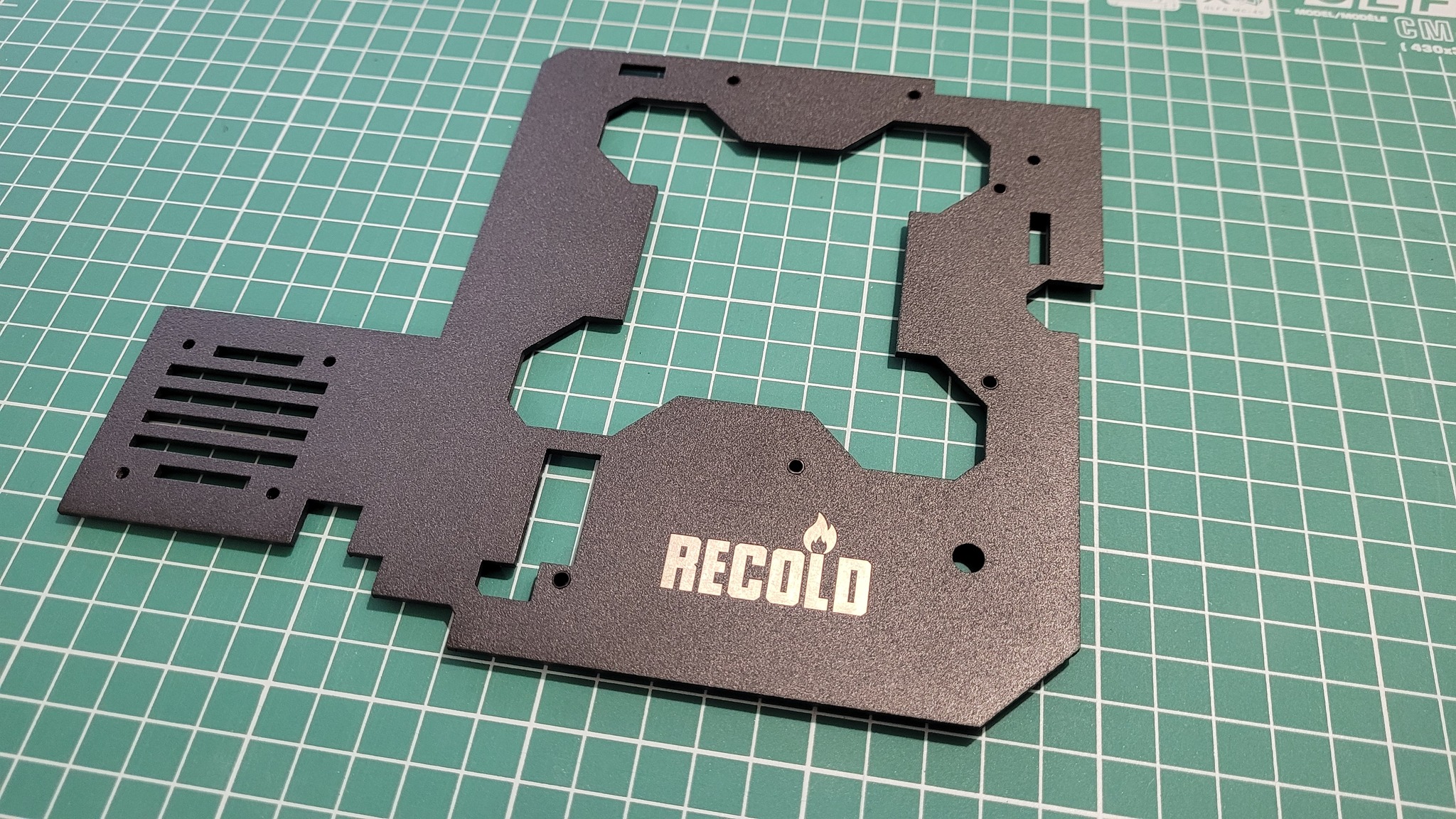

Чертёж бэкплета для материнской платы MS-iCraft Z690 ITX WIFI

Файл формата dxf можно отдать на лазерную резку

ПРИ ИСПОЛЬЗОВАНИИ БЭПЛЕЙТА, УСТАНОВКА ДИСКА М2 С ТЫЛЬНОЙ СТОРОНЫ БУДЕТ НЕ ВОЗМОЖНА!

Описание
Характеристики
Отзывы
Описание

Вы можете финансово поддержать проект перейдя по ссылке или по qr коду из фото к товару. Плюшек от этого нет, но смотивирует меня работать усерднее: Поддержка проекта - 100 р.

Ссылка для скачивания чертежа: Скачать чертёж

Для установки бэкплейта понадобится:
6 шт. - стойка пластиковая высота 2 мм, внутреннее отверстия 2-3 мм.
6 шт. - винт М2, длина 10 мм
Термопрокладка 2 мм
Толщина бэкплейта 2 мм.

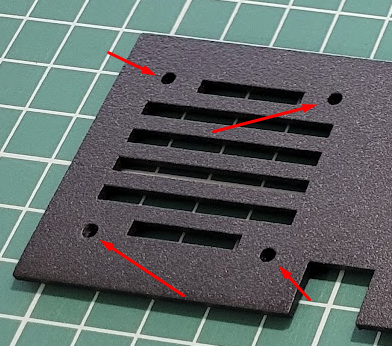

Для крепления вентилятора, подготовлены отверстия диаметро 2.6 мм под нарезку резьбы М3

Характеристики
Материнская плата
MS-iCraft
Чипсет
Z690
